Kaikki refraktoriteleskoopit

Miten useimmat ihmiset yhdistävät sanan "teleskooppi"? Todennäköisesti he kuvittelevat linssin refraktorin - pitkän putken ja linssin. Siksi käsittelemme tänään yksityiskohtaisemmin tämäntyyppistä optista tekniikkaa.

Ensin vähän teoriaa. Teleskoopin tarkoitus on maksimoida ja havainnollistaa selkeästi havaintokohde. Kaikki laitteet on jaettu heijastimiin ja refraktoreihin. Yksinkertaisin tekniikka on refraktori. Niiden toimintaperiaate perustuu valon taittumiseen sillä hetkellä, kun säteet kulkevat linssin läpi.

Yksinkertaisimmat mallit sisältävät linssiparin. Yksi niistä toimii linssinä, joka on vastuussa säteiden reitin taittamisesta ja niiden myöhemmästä kiinnittymisestä yhteen pisteeseen. Toinen on vain tavallinen okulaari, jonka avulla voit katsella tuloksena olevaa kuvaa.

Siten teleskooppilaitteen linssi antaa huomattavasti heikentyneen visualisoinnin kaukaisessa esineessä. Sieltä kuva menee okulaariin, joka toimii kuin suurennuslasi. Joissakin malleissa okulaaria ei ole sijoitettu putken akselia pitkin, vaan se on asennettu kohtisuoraan. Tässä tapauksessa linssistä tuleva kuva menee okulaariin taittolinssin kautta.

Sinun on ymmärrettävä ero refraktori- ja heijastinteleskoopin välillä. Heijastimen pääkomponentti on kovera peili. Se yhdistää kaikki säteet yhdeksi säteeksi ja ohjaa sen sitten okulaariin käyttämällä lisäpeilejä ja prismoja. Useat mallit tarjoavat myös kohtisuoran okulaarin, jossa on taittolinssi.

Tällaiset mallit eivät vaadi lisäasetuksia. Käyttäjältä vaaditaan vain keskittymistä. Samalla optinen aukko on rajoitettu, mikä vaikeuttaa heikosti valoisten taivaankappaleiden tarkkailua. Kuuta, tähtiä ja planeettoja on parasta katsella refraktorin läpi kirkkaana yönä.

Refraktoreiden etuihin liittyy useita tekijöitä.

• Mahdollisuus välittää leijonanosa kerätyistä valonsäteistä okulaariin. Tämä on parempi verrattuna peiliheijastimiin.

• Samalla linssin halkaisijalla kuva refraktorissa on selkeämpi ja kirkkaampi kuin heijastimissa. Tämä johtuu korkeammasta valonläpäisevyydestä.

• Refraktorit eivät tarjoa toissijaista peiliä, se piilottaa osan linssin hyödyllisestä tilasta... Lisäksi valonsäteiden reitti suunnataan suoraan okulaarin sisään. Se ei heijastu useita kertoja peileistä, joten kuvan selkeys ja kontrasti eivät heikkene.

• Kaikki osat ovat tiukasti paikoillaan, joten linssejä ei tarvitse säätää. Kotelo on tiukasti suljettu - tämä luo tehokkaan suojan pölyä vastaan. Heijastimilla on riistetty tällainen etu.

Samaan aikaan refraktoreilla on haittapuolensa.

Ensinnäkin tämä on niin kutsuttu kromatismi - kromaattinen aberraatio, eli vääristymä. Vaikutus ilmenee värillisen hehkun ilmaantumisena kohteen ympärille. Mitä kirkkaammin taivaan ruumis loistaa, sitä korkeampi tämä säteily on. Lisäksi kromatismi kasvaa suoraan suhteessa linssin halkaisijaan, ja se kasvaa myös polttovälin pienentyessä.

Tämä ilmiö on johtanut siihen, että suurta suurennusta ei ole saatavilla edullisissa refraktorimalleissa. Ensimmäiset tähtitieteilijät yrittivät taistella kromaattista aberraatiota vastaan ​​luomalla kaukoputkia, joissa polttoväli oli useita metrejä.

Refraktoreille on ominaista rajoitettu aukko. Siksi on suositeltavaa ostaa malli, jonka halkaisija alkaa 120 mm tai enemmän. Tästä kynnysarvosta alkaen optiikan hinta hyppää jyrkästi. Ja jos aukko on pieni, syvän avaruuden kohteet näyttävät tylsiltä. Siksi refraktorit rajoittuvat kirkkaisiin esineisiin, kuten kuuhun.

Kuuluisa tiedemies Galileo loi ensimmäisen teleskooppisen refraktorimallin vuonna 1609. Kuuluisa tähtitieteilijä sai tietää hollantilaisten luomasta kaukoputkesta, pystyi laskemaan sen laitteen salaisuuden ja keksi sen perusteella ensimmäisen kaukoputken mallin, jota ihmiset alkoivat käyttää taivaankappaleisiin tutustumiseen. Tämän laitteen aukko oli 4 cm, suurennuskerroin 3 ja polttoväli noin 50 cm.

Tätä mallia ei tietenkään voida kutsua täydelliseksi. Teknisiltä parametreiltaan se jää paljon jälkeen nykyaikaisesta optiikasta. Mutta tästä huolimatta Galileo pystyi kahden ensimmäisen taivaan tarkkailuvuoden aikana löytämään pisteitä auringosta, vuoria Kuusta sekä 4 Jupiterin satelliittia. Hän näki myös muutaman Saturnuksen "lisäosan". Totta, tiedemies ei pystynyt vahvistamaan tällaisen hämmästyttävän ilmiön luonnetta - myöhemmin osoitettiin, että nämä ovat planeetta ympäröiviä renkaita.

4 vuosisadan ajan refraktoriteleskooppeja on toistuvasti parannettu ja modernisoitu. Nykyaikaiset laitteet eroavat suuresti ensimmäisistä malleista. Tutustutaan kuuluisimpiin versioihin.

Galileon kaukoputken suunnittelu perustui kahden linssin käyttöön. Hajotin toimi okulaarina, keräävää objektiivina. Tämä rakenne mahdollisti käänteisen pystykuvan saamisen. Se oli kuitenkin pahasti vääristynyt. Nykyään tällainen malli ei ole kysytty, vaikka se löytyy teatterikiikareista.

Vuonna 1611 Johannes Kepler paransi hieman Galileon keksintöä. Tätä varten hän vaihtoi okulaarin diffuusoivan linssin kerääväksi - näin näkökenttä kasvoi, mutta kuva välitettiin ylösalaisin. Kepler refraktorin etuja ovat välikuvan läsnäolo, sen taso mahdollisti mitta-asteikon sijoittamisen laitteeseen.

Kaikki nykyaikaiset teleskooppimallit on ytimessä rakennettu Kepler-putkityypille. Niiden haittoja ovat vain kromaattisen aberraation vaikutus, jota ne ovat useiden vuosien ajan yrittäneet tasoittaa pienentämällä putken suhteellista aukkoa.

Tilanne muuttui vuonna 1758, kun Englannissa luotiin refraktori-akromaatteja.... Galileo-järjestelmä otettiin perustaksi, mutta linssit vaihdettiin - akromaattisen optiikan suunnittelussa on erityinen parillinen linssi, jolla on erilaiset taiteparametrit. Tämä mahdollisti suurelta osin kromaattisen poikkeaman eliminoinnin.

Nykyaikaisimmat instrumentit ovat apokromaattiset teleskoopit.... Ne ovat paljon kalliimpia kuin akromaatit, joten kukaan ei käyttänyt niitä ennen 1900-luvulla. Ne tarjoavat korkealaatuisia kuvia, tämä vaikutus saavutetaan käyttämällä erityisiä kalliita materiaaleja. Parannetut tekniikat ovat minimoineet akromatismin. Vain usein tilaa tarkkailevan henkilön koulutettu silmä näkee ohuen reunan - ja sitten vain epäsuotuisissa havainto-olosuhteissa.

Pysähdytään yksityiskohtaisemmin refraktoriteleskooppien suosituimpien mallien ominaisuuksiin.

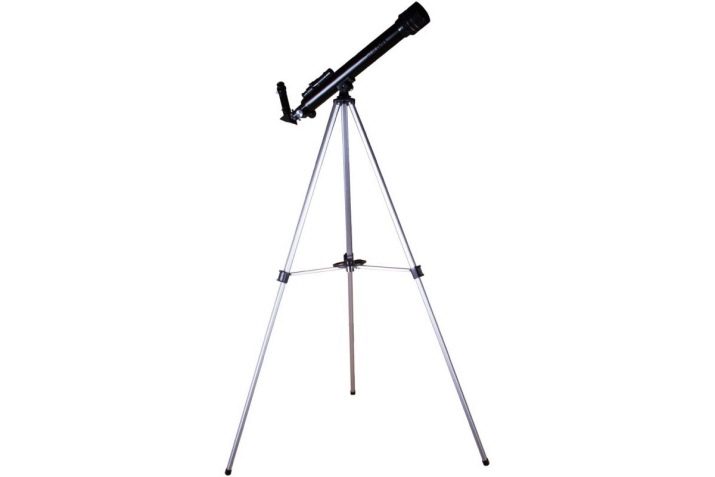

Tämä kaukoputki on erinomainen lahja ihmisille, jotka ottavat ensimmäisiä askeleitaan tähtitieteen parissa.... Se tarjoaa kääntämättömän kuvan ja kiinnittyy helppokäyttöiseen atsimuuttikiinnitykseen. Malli soveltuu aurinkokunnan planeettojen tutkimiseen, kuun kraattereiden tutkimiseen ja maamaisemiin tutustumiseen. Voit nähdä syvän avaruuden, mutta kuva on vähemmän yksityiskohtainen.

Toinen malli lapsille tai aloitteleville tähtitieteilijöille, optimaalinen ensimmäiseen tutustumiseen taivaankappaleisiin. Teleskooppi on helppo koota, se sisältää kaikki refraktoriohjaustarvikkeet, ja jopa lapset voivat oppia käyttämään. Tehokas optiikka mahdollistaa planeettojen, kuun ja maanpinnan tarkkailun.

Linssit ovat valaistuja, lasia. Tästä johtuen kuva on merkittävälläkin suurennuksella kontrasti ja selkeä. Avaruusobjektien tutkimiseen käytetään optista etsintä viisinkertaisessa approksimaatiossa. Tämä refraktori kääntää kuvan ylösalaisin. Siksi sarja sisältää lisäksi diagonaalisen sähköpeilin, jonka avulla voit korjata kuvan vääristymiä.

Atsimuuttikiinnike on helppokäyttöinen ja mahdollistaa refraktorin osoittamisen tutkimuskohteeseen mahdollisimman nopeasti. Optiset laitteet on kiinnitetty säädettävillä jaloilla varustetulle metallijalustalle, joten minkä pituinen tarkkailija voi säätää teleskoopin itse. Jalustan lisäksi kiinnitetään lisävarustelohko, johon mahtuu kompassi, tähtitaivaan kartta sekä lisäokulaarit ja muut työhön tarvittavat esineet.

Helppokäyttöinen kaukoputki, jota voidaan käyttää tavallisen kaukoputken tapaan. Mahdollistaa kuun ja maanpinnan kohteiden näkemisen hyvin. Mallin etuna on suuri määrä viiluja ja muita lisävarusteita, joten niitä ei tarvitse ostaa erikseen.

PolarStar II 700 / 80AZ -malli on erittäin suosittu.

Kaikkien refraktoriteleskooppien mittojen ennätys on malli, joka koottiin Pariisissa vuonna 1900 maailmannäyttelyä varten.... Sen objektiivin halkaisija oli 1,25 m ja itse putken pituus ylitti 60 m. Kuitenkin suuren painon ja valtavien mittojen vuoksi optinen laite oli kiinnitetty vaakasuoraan ja staattisesti - tämä ei mahdollistanut tarkkailua, joten 9. vuotta, tuote purettiin.

Suurin moderni kaukoputki on malli, joka sijaitsee Yerkesin observatoriossa Chicagossa. Objektiivin linssin koko vastaa 1,1 m, tämän tekniikan avulla voit tutkia jopa aurinkokunnan kohteita, jotka ovat hyvin kaukana Maasta. Refraktori valmistettiin vuonna 1897, ja samaan aikaan avattiin Yerkesin observatorio.

Suuret tulenkestävät teleskoopit sijaitsevat myös seuraavissa paikoissa: Potsdam Astrophysical Institute, Lick, Pulkovo, Greenwich Observatories sekä Nizzassa, Archenholdissa ja Alleghenyssä. James Clark Maxwell -teleskooppi, joka sijaitsee Havaijilla, Yhdysvalloissa, 4200 metrin korkeudessa, on hyvin tunnettu.
